よく「玉掛け用具を交換するタイミングが分からない」と、点検の相談をもらうんだ。
交換するタイミングが分からなかったら、なんでも壊れるまで使っちゃうよね。でも、それってすごく危険だよね！
使用している現場に訪問させてもらって、説明しながら実際に点検してみると、
ほとんど廃棄基準に達していた！なんてこともあったんだ。
ということで、今回は「フックの点検項目・廃棄基準」を紹介していくよ。
点検タイミング
フックに限らず玉掛け用具は、「日常点検」と「定期点検」を行うよ。
日常点検は、毎日作業前に行う点検で、基本的に目視での確認。
定期点検は、使用頻度により毎月1回以上定期的に行う点検のことで
ノギスなどを使用して日常点検より細かく確認し、台帳等に記入・管理するんだ。
この点検で、廃棄基準に達している玉掛け用具は廃棄する必要があるよ。
点検項目
点検項目は大きく分けて以下の6項目だよ。
①変形していないか
②摩耗していないか
③き裂、傷がないか
④アークストライクがないか
⑤腐食・さびがないか
⑥刻印はあるか

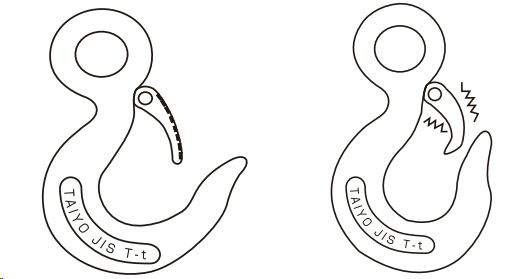

①変形していないか(日常点検・定期点検)
フック本体・外れ止め・スイベルを確認して、変形していないかを確認するよ。
・本体また外れ止めが変形しているもの
・外れ止め(金具)が変形・作動不良のもの
・スイベル部分がスムーズに回転しないもの
があったら廃棄するよ。

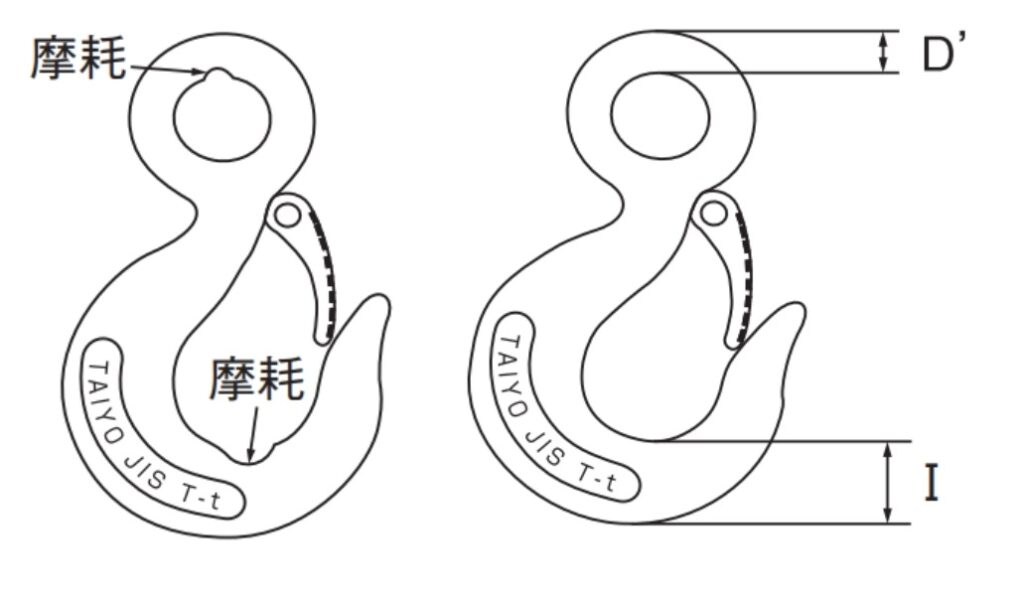

②摩耗していないか(定期点検)
摩耗は定期点検の対象で、フックのアイ部分(D‘)とフトコロ部分(I)をノギスで計測して、
「元の寸法よりも5%以上摩耗していないか」を点検するんだ。
摩耗率の求め方は、摩耗率(%) = (元の寸法 – 点検後の寸法) ÷ 元の寸法×100 で
摩耗率が5%以上になってしまったら廃棄するよ。

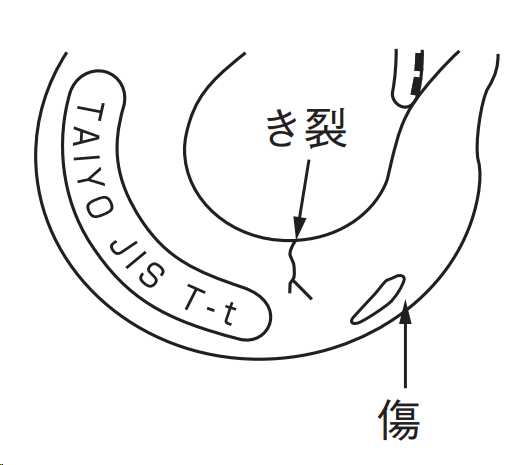

③き裂・傷がないか(日常点検・定期点検)
フック全体を見て、き裂や傷がないか確認するよ。
「き裂」はあったらすぐに廃棄しなくちゃいけないんだけれど、「傷」は使用を継続できる場合があるよ。
当たり傷、切り欠きをグラインダーなどで滑らかに削り取ったあとの寸法が
元の寸法より5%以上減少していなかったら、まだ使うことができるんだ。
ただ、グラインダー等で手直しした後は、必要に応じて探傷検査をすることが望ましいとされているから
磁気探傷試験やカラーチェックなどで、小さなき裂がないかチェックしてくれよな。
④アークストライクがないか(日常点検・定期点検)
この項目は日常点検・定期点検ともに、目視でアークストライクがないか確認するよ。
アークストライクがあるフックは、急速に傷や割れが進んじゃうから、廃棄しないといけないんだ。
アークストライクとは、溶接を開始する際などに、不用意に溶接棒や溶接ワイヤを接触させて
アーク(火花が飛ぶ状態)を発生させたときにおこるものだよ。
アークストライクの熱影響によって、熱処理を施した合金鋼の材質変化が起こると
もろくなり、割れやき裂などが生じやすくなっちゃうんだ。
⑤腐食・さびはないか(日常点検・定期点検)
これは分かりやすいね。
目視やブラシでチェックして、使用上有害な腐食やさびがあるものは廃棄するよ。
⑥刻印があるか(日常点検・定期点検)
最後に、目視でメーカー名・使用荷重などがちゃんと読み取れるか確認するよ。
使用荷重が分からないようなフックは怖くて使えないよね。
また、メーカー名が見えなかったら、
もし製品に何らかのトラブルがあった場合、どこに問い合わせたらいいのか分からないよ。
だから、読み取れないものは廃棄するようにしてね。
以上が、フックの点検項目だよ。分かってくれたかな？
点検時に使える定期点検チェックシートも用意しているから使ってみてね！もちろん無料だよ。
今日も一日ご安全に！
